Выбрать редуктор давления

Если Вы решили заняться передовой и эффективной системой полива – капельным поливом на своем участке, даче, в теплице или приусадебном хозяйстве, то наверняка уже знаете, что капельный полив можно осуществить как минимум тремя способами:

  •  капельной лентой,
  •  капельным шлангом
  •  внешними капельницами.

Узнать подробнее про особенности применения этих трех способов капельного полива можно в статье «Система капельного полива».

Не зависимо от того, какой способ организации капельного полива Вы выбрали для себя, чтобы результат получился положительным и порадовал Вас в конце садоводческого сезона желательно купленные и смонтированные элементы капельного полива эксплуатировать так, как это предусмотрено производителем.

Одним из основных параметров любого компонента системы водоснабжения и особенно капельного полива является – его рабочее давление.

Для организации капельного полива можно использовать разные источники воды: водоем, колодец, скважину с насосом, центральный водопровод, емкость с водой и прочие. И все они могут иметь разное давление воды или даже не постоянное а меняющееся. Как же давление источника воды привести в требуемые рамки?

Если давление в источнике воды выше, чем требуется для компонентов системы капельного полива, то используются так называемые регуляторы или редукторы давления давления воды, иногда можно встретить в литературе понятие редукционный клапан.

Редуктор давления воды – это элемент системы водоснабжения или полива, который понижает давление воды на своем выходе до заданного уровня, безопасного для последующих элементов системы.

Чтобы правильно выбрать и купить редуктор для капельного полива нужно знать следующее:

1. тип редуктора давления
2. требуемое давление, т.е. давление на выходе редуктора
3. диапазон давлений на входе редуктора
4. количество воды, которое будет проходить через редуктор

Только правильно подобрав эти параметры, можно гарантировать правильную работу редуктора и следовательно капельного полива.


Тип редуктора давления воды


Редукторы давления воды по конструкции можно разделить на несколько видов:

1. Поршневые редукторы давления
2. Мембранные редукторы давления
3. Проточные редукторы давления воды*

* - этот термин введен в данной статье как наиболее точно описывающий принцип работы данных регуляторов давления для капельного полива.

Поршневой редуктор давления воды


Поршневой редуктор давления воды самый распространенный в системах бытового водоснабжения из-за своей простоты и низкой стоимости. Содержит в своей конструкции поршень, поджатый пружиной. Поршень в зависимости от давления на выходе перекрывает проход, пропускающий воду на выход. В некоторых моделях предусмотрено подключение манометра для визуальной настройки.


поршневой редуктор давления воды
Поршневой редуктор давления воды для бытовых систем водоснабжения


Поршневой редуктор давления воды чаще всего позволяет регулировать давление воды после себя от 1 до 5бар. Хотя некоторые производители делают и от 0.5бар.




Например:
- редуктор марки Itap арт.143ду15 имеет условный проход DIN 15мм, присоединение резьбой 1/2, регулировку давления от 1 до 6бар при расходе воды от 0.9 до 1.8м.куб/час.
- тот же редуктор с присоединением резьбой 3/4 рассчитан на расход воды 3-4.5 м.куб/час.

Особенностью поршневых редукторов давления воды является наличие движущихся частей внутри, требование по фильтрации воды на входе и максимальная скорость потока воды не выше 2м/с для исключения повышенного износа механизма поршня.

Мембранный редуктор давления воды


В мембранном редукторе давление со входа (или выхода) редуктора подается на обратную сторону перекрывающей мембраны, которая дополнительно подпружинена. Преимуществом таких редукторов является их работа с большим диапазоном давлений и лучшее сглаживание перепадов давления на входе.

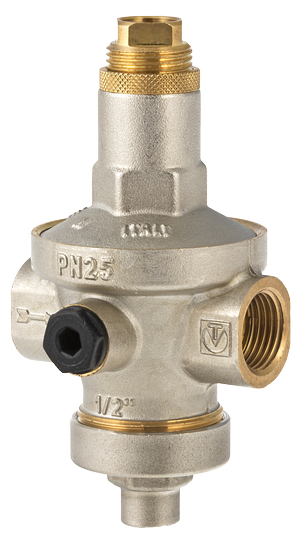

редуктор давления воды мембранный
Мембранный редуктор давления воды для бытовых объектов водоснабжения


Мембранные редукторы давления воды могут работать с более низким расходом воды. Цена таких редукторов значительно выше поршневых.




Например:
- редуктор марки Watts DRV имеет условный проход DIN 15мм, присоединение резьбой 1/2, регулировку давления от 1.5 до 6бар при расходе воды от 0.6 до 2.5м.куб/час.

Проточный редуктор давления воды


Применяются проточные редукторы давления воды очень массово за рубежом в системах полива и орошения, как на приусадебных хозяйствах так и в промышленных масштабах сельского хозяйства.
Внутри пластикового корпуса встроен лабиринт, рассекающий поток воды и замедляющий его, что позволяет зафиксировать давление воды на выходе. Принцип работы такого редуктора давления воды напоминает работу компенсированной капельницы для микроорошения.



редуктор давления воды капельного полива
Проточный редуктор давления воды для капельного полива


Несомненным преимуществом применения проточных редукторов давления воды для капельного полива кроме их низкой цены, является их инертность к химикатам и удобрениям, что очень важно в системе капельного полива в отличие от бытового водоснабжения, где применяются другие типы регуляторов давления.

Обязательно нужно иметь в виду, что работает такой редуктор давления для капельного полива только при протекании через него потока воды в заданном диапазоне. Поэтому кран или клапан на капельную линию полива должен стоять до редуктора. При наличии нескольких линий полива со своими кранами или клапанами, то лучше после каждого клапана поставить по своему редуктору давления воды.

Например:
- редуктор M1050 присоединение резьбой 3/4, заданное давление 0.7бар при расходе воды в диапазоне от 0.2 до 1.2 м.куб/час.


Требуемое давление


При выборе редуктора давления воды для капельного полива обратите внимание на возможность редуктора обеспечить нужное давление для капельной линии полива.

Например:
- для капельной ленты с толщиной стенки 8mil максимальное давление от 0.8 до 1бар в зависимости от ее производителя,
- для капельного шланга обычно рабочее максимальное давление до 4бар,
- для микрокапельного полива с внешними капельницами рабочее давление от 1 до 3 бар.


Давление на входе редуктора воды


Редуктор давления воды рассчитан на определенное давление на входе, превышать которое не стоит. Это опасно нарушением его работы и даже выходом из строя. На наш взгляд даже лучше оставить запас в 10-20% по входному давлению, что обеспечит дополнительный запас прочности редуктора.
При давлении на входе ниже рекомендуемого, некоторые редукторы просто перестают регулировать а некоторые перекрывают поток совсем. Это тоже нужно выяснить до покупки редуктора для капельного полива.


Расход воды через редуктор давления



На этот обязательный параметр любого редуктора давления воды нужно обратить пристальное внимание, т.к. только в указанном производителем диапазоне протекания воды через редуктор он поддерживает заданное давление. Несоблюдение этого требования может привести к ненормированному повышению давления в линии капельного полива и ее прорыву, подтеканиями и прочим неприятностям.
И обязательно нужно учитывать, что при протекании воды через редуктор происходит падение давления.


Итоги



Резюмируя все вышесказанное, можно подвести итоги:

- для подбора редуктора давления воды для линии капельного полива нужно обязательно знать требуемое давление, возможный диапазон давления воды от источника воды и требуемый расход воды для капельной линии,

- для регулирования давления воды в линиях капельного полива в условиях частных хозяйств можно использовать редукторы, предназначенные для систем бытового водоснабжения, но даже при одинаковой цене с проточными регуляторами давления воды они не предназначены для протекания воды с растворенными в ней удобрениями.
