Автоматика для теплиц

Наша фирма занимается разработкой и монтажом средств автоматизации теплиц. Автоматика открытия, закрытия дверей и форточек теплицы в зависимости от температуры.

На блоке управления задаётся, вами, диапазон температуры и электропривод -открывает(закрывает) форточки(двери) теплицы, проветривая её. Блок управления может производить полив растений управляя насосом или электромагнитным клапаном.

Внешний вид блока управления.

Блок управления

инструкция

 Блок управления(Б.У.) имеет 3 кнопки управления, датчик температуры длиной 3 метра, ЖК экран, который отображает измеренную температуру и верхний, и нижний пороги срабатывания, индикацию суточного времени. Систему самодиагностики, и слежения за электроприводом. Контроллер имеет 5 независимых каналов. 4  канала можно настроить или на полив, или на проветривание. 5-й канал это выход электромагнитного реле мощностью на 1.5 кВТ. Этот канал можно настроить как на охлаждение, так и на обогрев. Вся автоматика питается напряжением 12 вольт.

 Возможности блока управления можно посмотреть на схеме, нажмите на картинку чтобы увеличить.

Возможности блока управления

 Что бы понять какую автоматику выбрать прочитайте следующий алгоритм,  нажмите на картинку чтобы увеличить.



При использовании хоть одного радиального привода в системе необходим блок питания 12 вольт 6 ампер
При использовании только линейных приводов необходим блок питания 12 вольт 2 ампера
Стандартная длина проводов привода при заказе 3 метра или 10 метров, но можно заказать другую длину.
Блок управления имеет 4 независимых канала. На каждый канал можно установить по 2 линейных привода

или по одному радиальному приводу. Можно комбинировать на 1-й канал радиальный привод на 2-й канал один или два линейных привода.

Для автоматизации теплицы Вам необходимо составить проект. Например есть теплица 6 метров, с 2 торцов она имеет двери. Мы хотим управлять 2-мя дверями и установить систему капельного полива.

 Для этого необходимо приобрести:

  • Блок управления
  • Блок питания
  • Привод с 3-х метровым проводом и привод с 10-и метровым проводом
  • Клапан полива

Перед входом в теплицу крепится блок управления, на ближнюю дверь крепится привод с 3-х метровым проводом, на дальнюю дверь крепится привод с 10-и метровым проводом. Подключается клапан полива. В  розетку подключается блок питания, подводится питание к блоку управления. Примерное время для монтажа автоматики на такую теплицу 1 час с заранее подготовленным инструментом. Для установки привода надо просверлить 4 отверстия диаметром 4 мм. Для установки Блока управления 1 отверстие. Провести провода к блоку управления и подключить их.

Необходимый инструмент:

  • Дрель или шуруповерт.
  • Сверло диаметром 5  мм.
  • Рулетка.
  • Карандаш.
  • Отвертка.

Внешний вид радиального привода.

Привод радиальный правый

  Привод состоит из мотор-редуктора и передачи рейка-шестерня.Производит открытие распашной двери на 140      градусов за 8 секунд.

скачать инструкциюСкачать инструкцию






Для приобретения товара смотреть пункт меню КАК СДЕЛАТЬ ПОКУПКУ.



Внимание !!!

Для установки автоматики в теплицу следует учесть параметры.

1. Рядом с теплицей должна быть розетка.

Длины проводов:

- от вилки розетки блока питания до штекера = 2.5 метра

- длина провода 1-го привода = 3 метра.

-длина провода 2-го привода = 10 метров.

Если к Вашей теплице надо использовать другую длину проводов укажите это в заказе. При выборе длины провода привода, старайтесь её уменьшить, т.к. чем длиннее провод, тем выше потери напряжения, и двигатель теряет свою мощность закрытия.

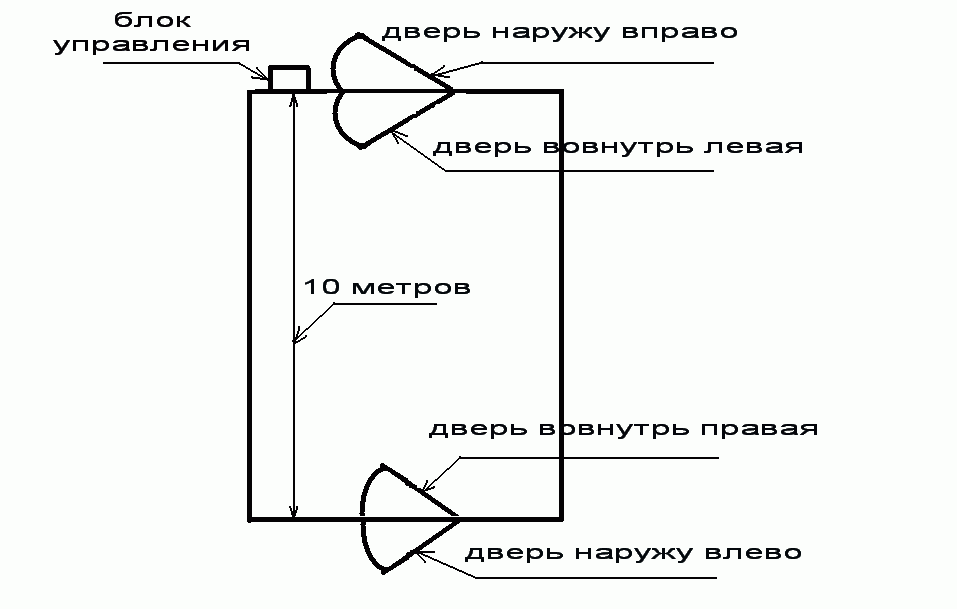

Для заказа желательно учесть, как открывается дверь: влево или вправо (смотреть рисунок).



Определить способ открытия двери Блок управления, для удобства эксплуатации, расположить на стенке теплицы, справа от двери. Для исключения попадания влаги (дождя), над блоком управления надо установить козырек, который можно вырезать из пластиковой 5 литровой канистры. Если автоматика ставится на теплицу типа «Дачная-2 ДУМ», то блок управления можно расположить внутри теплицы, т.к. дверь состоит из 2-х частей. При этом между Б.У. и стенкой теплицы надо установить прокладку толщиной 1 см., чтобы конденсат, образующийся в теплице не попадал на Б.У.

Пожалуйста не пренебрегайте правилами электробезопасности вне помещения.

Производим монтаж и настройку автоматики в пределах г.Брянска , для записи звоните по телефону 89803351814.

Звоните,пишите на электронную почту,постараемся отвечать незамедлительно на интересующие Вас вопросы.
